Les composants ESS
Les briques essentielles d’un système de stockage d’énergie
Des composants au service d’un système intégré
Les composants ESS regroupent l’ensemble des équipements qui permettent d’assurer le stockage, la conversion, la gestion et la sécurisation de l’énergie au sein d’une même installation. L’intérêt d’un ESS repose justement sur l’intégration cohérente de tous ces composants : batteries, onduleurs hybrides, fonctions MPPT, ATS, PCS et interfaces de pilotage agissent de manière complémentaire pour faire circuler l’énergie entre les différentes sources et usages, tout en garantissant la performance, la continuité de service et l’adaptabilité du système selon les contraintes techniques du site.
Les batteries
Le cœur du stockage énergétique
Les batteries assurent le stockage de l’énergie qui sera ensuite restituée selon les besoins du site. Le document présente plusieurs formats de batteries, avec des solutions refroidies par air, par liquide, ainsi que des cabinets DC, afin de répondre à différents niveaux de capacité, d’intégration et de conditions d’exploitation.

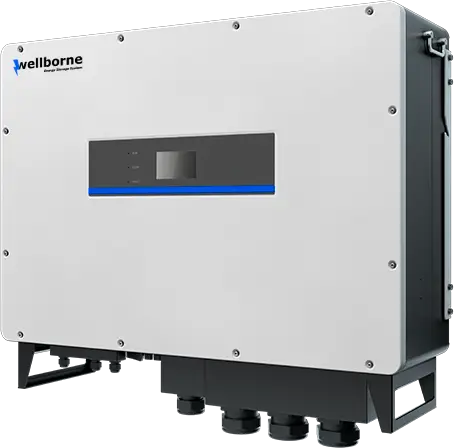

Les onduleurs hybrides
La gestion intelligente entre production, stockage et usages
Les onduleurs hybrides permettent de gérer les échanges d’énergie entre les batteries, le solaire, le réseau et les charges. Dans le document, les gammes WB-HPS et WB-HPS-TL sont présentées comme des solutions tout-en-un capables de fonctionner en mode on-grid et off-grid, avec des modes programmables, une commutation rapide réseau/hors réseau et, selon les modèles, des entrées MPPT multiples ainsi qu’une fonction ATS intégrée.

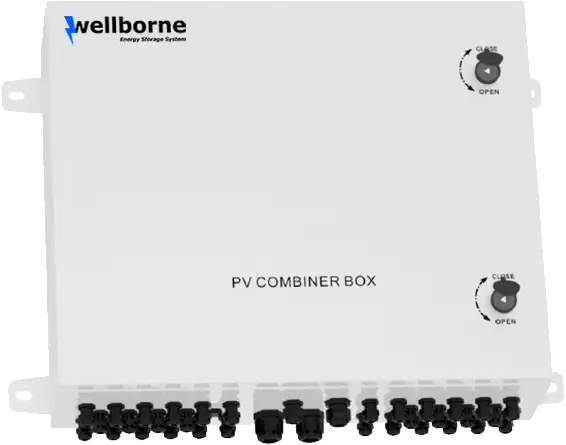

Les boîtiers de regroupement PV
L’interface entre les chaînes photovoltaïques et le système
Le PDF ne présente pas le boîtier de regroupement PV comme une gamme autonome, mais l’architecture illustrée côté photovoltaïque montre bien une chaîne de raccordement et de protection avant conversion, avec notamment des disjoncteurs PV, des parafoudres PV et des étages MPPT. Dans un système ESS, cette partie permet de centraliser et sécuriser l’arrivée des strings solaires avant leur traitement par l’onduleur hybride ou les convertisseurs associés.

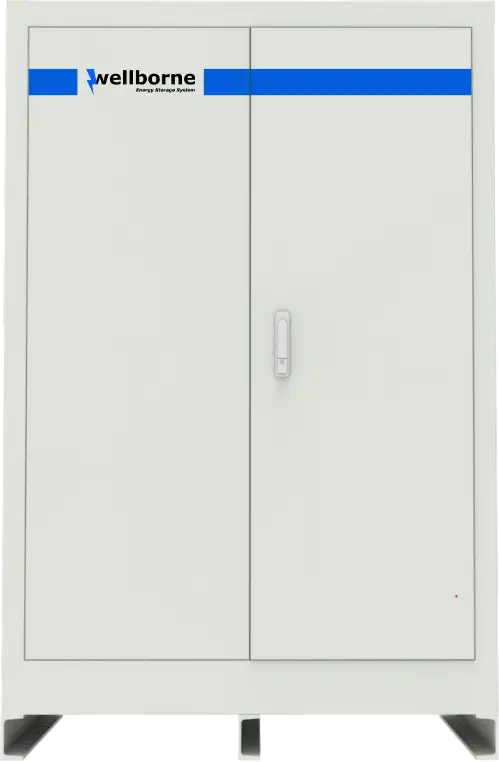

Le transformateur d’isolement
Un élément d’adaptation dans certaines architectures
Le document ne développe pas une gamme dédiée de transformateurs d’isolement, mais un transformateur apparaît dans le schéma fonctionnel de l’onduleur hybride WB-HPS. Dans une architecture ESS, ce composant peut participer à l’adaptation électrique du système et à son intégration dans l’environnement d’exploitation selon les exigences de l’installation.

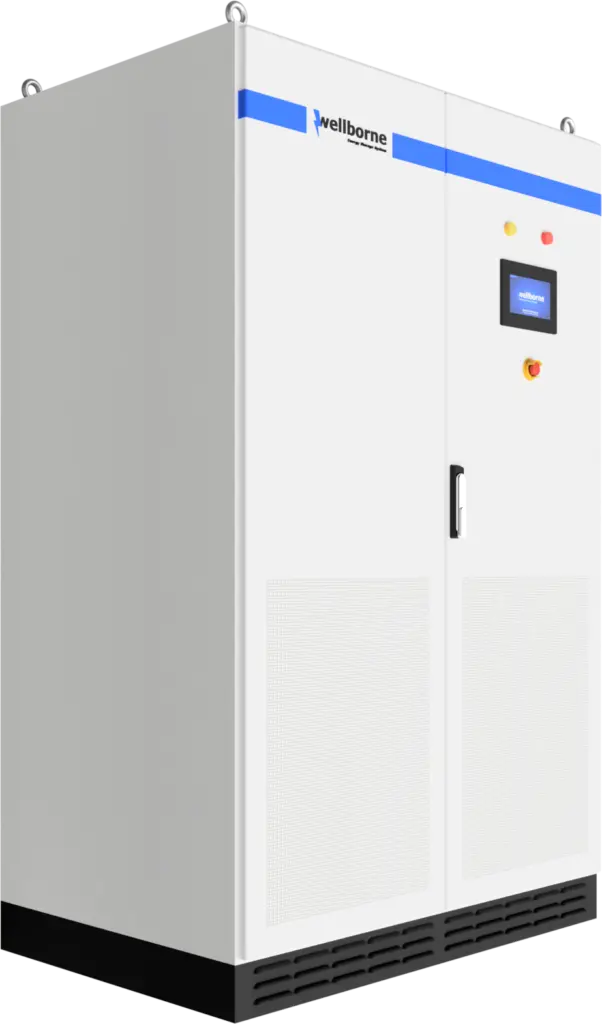

Le RTF
Une fonction de redressement selon la configuration retenue
L’armoire redresseur RTF n’est pas explicitement présentée comme composant distinct dans le PDF fourni. La brochure met principalement en avant les batteries, les onduleurs hybrides et les PCS pour assurer les fonctions de conversion et de gestion de puissance. Si un RTF fait partie de la configuration finale, il s’inscrit dans cette logique d’interface et de conversion au sein de l’architecture globale ESS.

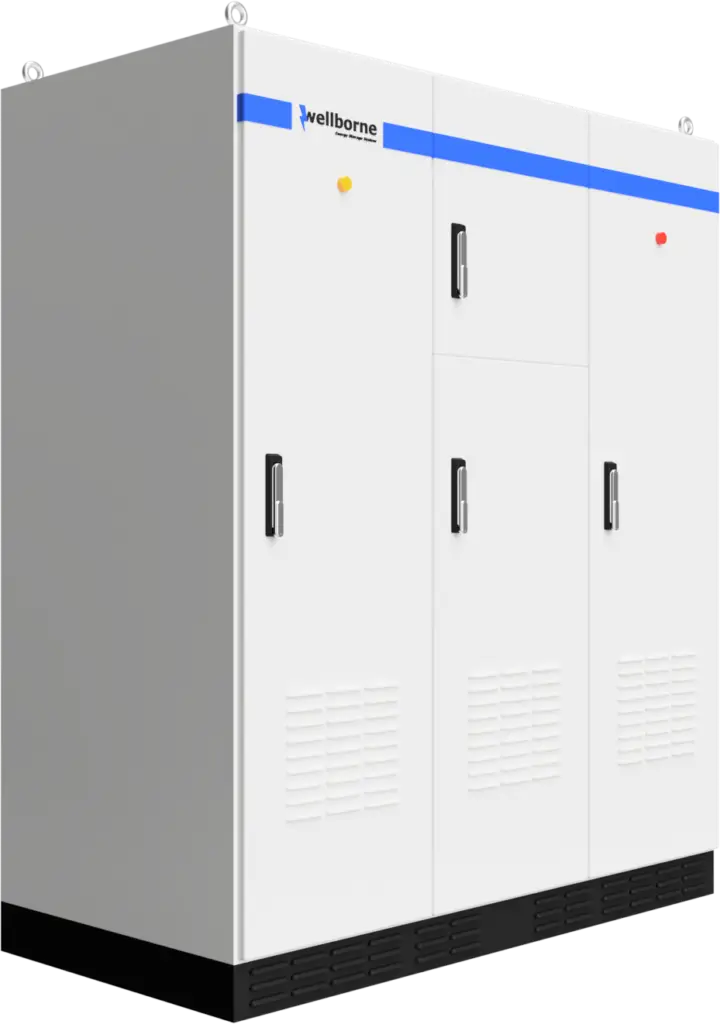

L’ATS
La bascule automatique pour assurer la continuité de service
L’ATS, ou commutateur automatique de source, permet d’assurer le transfert entre différentes sources d’alimentation selon l’état du réseau ou du système. Le PDF précise que la gamme WB-HPS-TL intègre une fonction ATS, ce qui renforce la continuité d’exploitation et la capacité du système à basculer rapidement selon les besoins de fonctionnement.

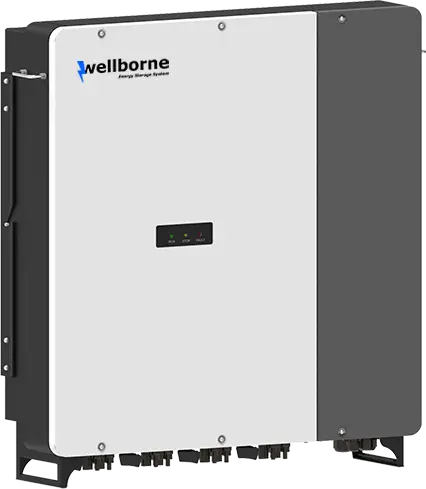

Le MPPT
L’optimisation de la production photovoltaïque
Le MPPT, ou suivi du point de puissance maximale, permet d’exploiter au mieux l’énergie produite par les panneaux photovoltaïques. Le document mentionne des entrées MPPT multiples sur les onduleurs hybrides, ainsi que la présence de convertisseurs MPPT, afin d’augmenter les possibilités de raccordement PV et d’améliorer l’efficacité de production solaire.

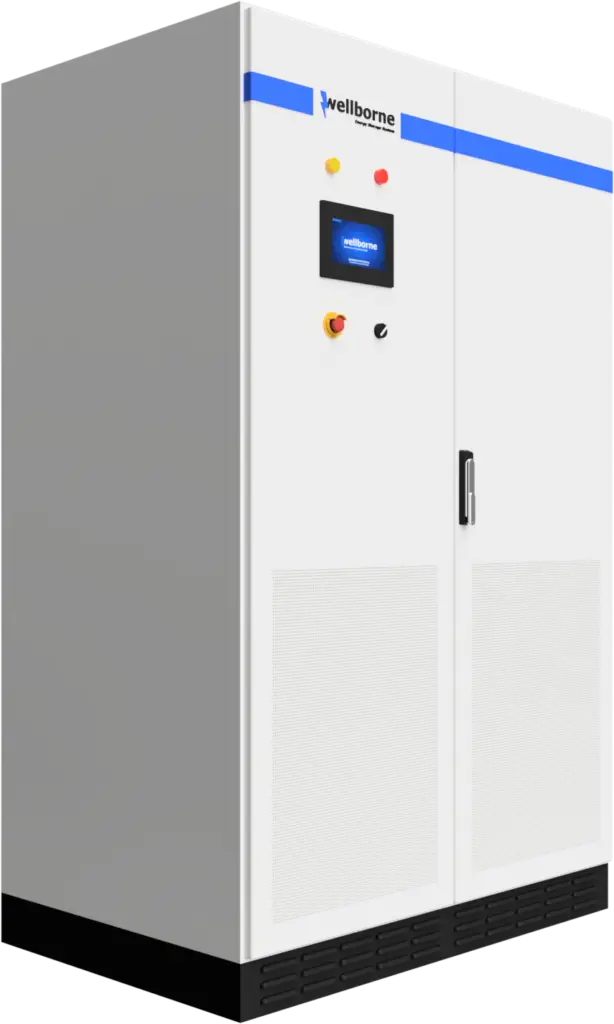

Le PCS
Le système de conversion de puissance au service du stockage
Le PCS est l’un des composants centraux d’un ESS. Dans le document, la gamme WB-PCS/PCSHV est présentée comme un système de conversion bidirectionnelle capable de gérer la charge et la décharge des batteries, avec un fonctionnement en quatre quadrants, une compatibilité haute tension, une réponse rapide en puissance active et réactive, ainsi qu’une fonction black start. Il constitue donc une brique majeure pour convertir, piloter et valoriser l’énergie stockée.
